مجموعه تخصصی کــارسـیتـی برای شما دوستان و همکاران عزیز، راهنمای کامل نصب دزدگیر ریو را همراه با تصاویر و نکات لازم تهیه و تدوین کرده است. با ما همراه باشید در ادامه ….

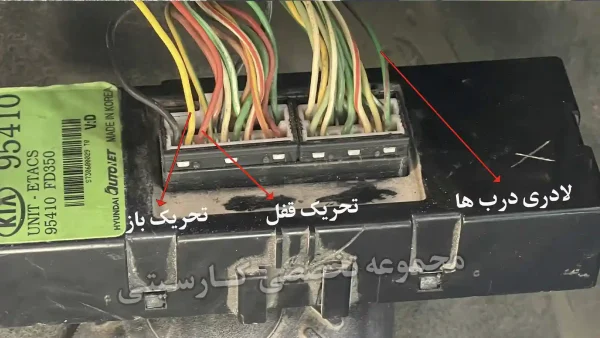

برای شروع کار شما در ابتدا باید یونیتی که محل قرارگیری آن سمت راننده، پشت ایسیو قرار دارد را از محل خود بیرون بیاورید. این یونیت بصورت کشویی باز می‌شود و دارای 2 سوکت سفید رنگ است. سوکت کوچکتر دارای 14 خانه و سوکت بزرگتر دارای 20 خانه می باشد. همچنین قاب فرمان را نیز باز نمایید.
نکته: لطفا قبل از اجرای هرگونه سیم‌کشی و نصب، تمامی سیم‌های مذکور را توسط مولتی‌متر و یا لامپ تست، چک نمایید.
دیاگرام سیم‌کشی نصب دزدگیر ریو
| قسمت | مکان | رنگ سیم |
|---|---|---|
| برق مثبت | سوکت 6 خانه سوییچ – خانه 2 و 5 | سبز/زرد مشکی/سبز |
| پله اول سوییچ (ACC) | سوکت 6 خانه سوییچ – خانه 4 | قرمز/آبی |
| پله دوم سوییچ (بخاری) | سوکت 6 خانه سوییچ – خانه 3 | سبز/مشکی |
| پله دوم سوییچ (مناسب رله قطع) | سوکت 6 خانه سوییچ – خانه 6 | سبز/قرمز |
| استارت | سوکت 6 خانه سوییچ – خانه 1 | سبز |

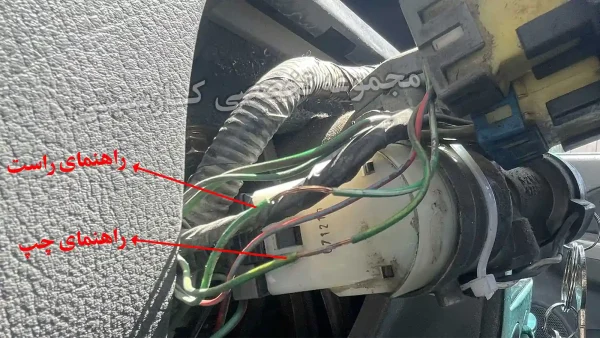

| راهنماها | سوکت دسته راهنما | چپ: سبز/زرد راست: سبز/سفید |
| لادری درب‌ها | روی یونیت – سوکت 14 خانه – خانه 20 | سبز/قرمز (-) |
| تحریک قفل درب‌ها | روی یونیت – سوکت 20 خانه – خانه 13 | قرمز (-) |
| تحریک باز درب‌ها | روی یونیت – سوکت 20 خانه – خانه 12 | زرد (-) |
نکات نصب
1- راه‌اندازی قفل مرکزی: تحریک قفل مرکزی ریو منفی (-) است؛ پس باید سیم‌های سوکت قفل مرکزی دزدگیر به صورت پژویی بسته شوند.
- سیم‌های زرد و زرد/مشکی سوکت قفل مرکزی متصل شود به برق منفی (-)
- سیم‌های نارنجی و نارنجی/مشکی قطع شوند.
- :تحریک قفل: سیم سفید سوکت قفل مرکزی متصل شود به سیم زرد رنگ یونیت.
- تحریک باز: سیم سفید/مشکی سوکت قفل مرکزی متصل شود به سیم قرمز رنگ یونیت.
تصاویر نصب دزدگیر ریو
(پیروز و موفق باشید)
